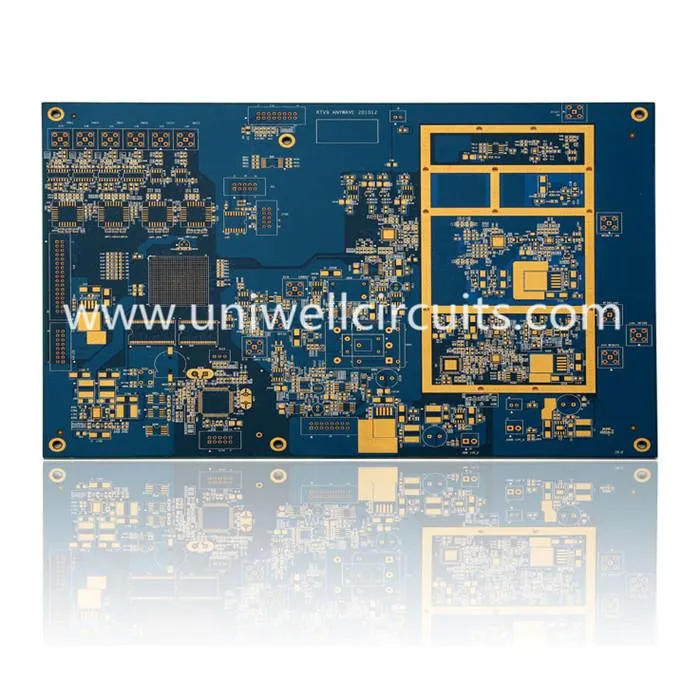

1.Produkcija apibūdinama
Specifikacija
Sluoksnis: 16
Lentos storis: 1.60 mm
Paviršiaus apdorojimas: panardintas auksas.
Medžiaga: FR4 TG170.
Min. Linijos plotis / linijos atstumas: 5/6 mln
Jei nesate tikri, ar jūsų konkreti operacija reikalinga FR-5 aukšto lygio TG plokštėms, ar kaip tiksliai veikia TG plokštė, kad apsaugotų jūsų jautrias grandines įgyvendinant, mes mielai jums pasakysime viską, ko reikia žinoti. Skaitykite toliau, kad sužinotumėte, kaip veikia aukštos temperatūros PCB ir ką ji gali jums padaryti. Kai būsite patenkinti, kad "FR-4" aukšto lygio TG plokštės jums tinka, Uniwell su malonumu jums padės išspręsti šią problemą, prašome susisiekti su mumis.
2. Bendrovės profilis
"Uniwell" grandinės buvo rastos 2007 m., O mes turime dvi šiuolaikines Shenzhen ir Jiangmen gamybos įmones su pažangiomis gamybos įranga ir iš viso 600 darbuotojais. Shenzhen gamykla specializuojasi projektuojant, kuriant, gaminant ir parduodant labai tiksliai dvipusius ir daugiasluoksnius PCB (spausdintinių plokščių), daugiausia dėmesio skiriant greitam posūkiui, prototipui, vidutiniam ir didelės apimties, Jiangmen gamyklai, skirta mažoms ir vidutinėms masinėms gamybos apimtims. "Jiangmen" ir "Shenzhen" įrenginiai įrodė, kad patenkina visus mūsų klientų poreikius nuo prototipų iki masinės gamybos. Daugiau apie "Uniwell" galite sužinoti iš pridėto vaizdo įrašo. Mes siūlome patikimus produktus ir profesionalų aptarnavimą, tikimės būti jūsų ilgalaikiu partneriu Kinijoje.
3.Factory gamybinis pajėgumas
Shenzhen gamykla
Medžiaga | FR4, CEM-3, metalo korpusas, |
Halogen Free, Rogers, PTFE | |
Maks. Apdailos lentos dydis | 1500X610 mm |
Min. Lentos storis | 0,20 mm |
Maks. Lentos storis | 8.0 mm |
Palaidotas / Blind Via (ne kryžius) | 0,1 mm |
Aspekto racionas | 16:01 |
Min. Gręžimo dydis (mechaninis) | 0,20 mm |
Tolerancija PTH / prispaudimo anga / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Maks. Layer Count | 40 |
Maks. varis (vidinis / išorinis) | 6OZ / 10 OZ |
Gręžimo tolerancija | +/- 2mil |
Sluoksnis sluoksnio registracijai | +/- 3mil |
Min. linijos plotis / plotis | 2.5 / 2.5mil |
BGA žingsnis | 8mil |
Paviršiaus apdorojimas | HASL, be švino HASL, |
ENIG, immersion silver / Tin, OSP |
Jiangmen gamykla
Medžiaga | FR4 (normalus arba didelis TG arba be halogenų) |
CEM-3 Al | |
Maks. Apdailos lentos dydis | 540X620 mm |
Min. Lentos storis | 0,20 mm |
Maks. Lentos storis | 8.0 mm |
Palaidotas / Blind Via (ne kryžius) | 0.2mm |
Aspekto racionas | 12:01 |
Min. Gręžimo dydis (mechaninis) | 0,20 mm |
Tolerancija PTH / prispaudimo anga / NPTH | +/- 0.0762 mm & +/- 0.05mm & +/- 0.05mm |
Maks. Layer Count | 12 |
Maks. vario storis | 3 OZ vidinis sluoksnis / 4OZ išorinis sluoksnis |
Tikslinė gręžimo tolerancija | +/- 2mil |
Sluoksnis sluoksnio registracijai | +/- 3mil |
Min. linijos plotis / plotis | 4 / 4mil |
BGA žingsnis | 10mil |
Paviršiaus apdorojimas | HASL, be švino HASL, |
ENIG (+ G / F), immersion silver / TIN OSP, valomoji kaukė, anglies pasta |
4. Pakavimas ir pristatymas
Pakuotė:
Vidinė vakuuminė pakavimo išorinė dėžutė
