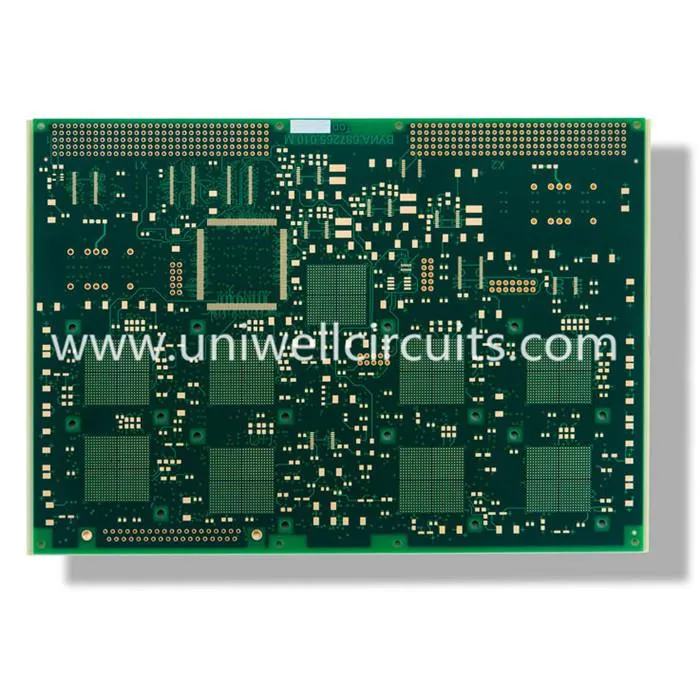

FR4 daugiasluoksnis PCB
1.Produkto aprašymas
Specifikacija:
Sluoksnis: 16
Lentos storis: 2,6 mm
Paviršiaus apdorojimas: panardintas auksas.
Medžiaga: FR4.
Mišrios linijos plotis / linijos atstumas: 5,9 / 4,5mil
Mininė skylė: 0.3mm
"Uniwell" galingas pajėgumas gali užtikrinti gerą daugiasluoksnės plokštės kokybę, "Uniwell" yra vienas iš pagrindinių tiekėjų daugeliui kompanijų, kurioms reikia greito apyvartumo ir aukščiausios kokybės. "Uniwell" gali tvarkyti daugiasluoksnius PCB užsakymus ir prašymus dėl prototipų su įvairiomis medžiagomis, bet ir užtikrina, kad jūsų PCB reikia pristatyti laiku, kiekvieną kartą.
"Uniwell", per 10 metų susitelkdama ties PCB patirtimi ir puikiu kokybe, pažangiomis paslaugomis ir konkurencingomis kainomis, laimėjo daugybę klientų pasitikėjimo ir palaikymo. Ši PCB plokštė yra 4 sluoksnio PCB su žaliuoju lydmetalio kaukiu ir baltu šilkografiniu ekranu.
2. Bendrovės informacija
"Uniwell", įsteigta 2007 m., Kurioje yra 2 gamyklos, viena yra "Shenzhen" speciali, skirta greitam posūkiui: "Prototype", "Sampling" ir "Small volume orders" - 8000 tipų per mėnesį per 24 valandas. Maždaug 260 darbuotojų, 33 metai. 36 QA ir QC darbuotojai, ir yra patvirtinti UL (E314500), IS0 9001, ISO 14001, TS16949: 2014.
Ir kitas yra Jiangmenyje, jis buvo įkurtas 2010 m. Spalio mėn. Ši gamykla yra speciali vidutinio dydžio ir masinio gamybos užsakymo maždaug 250 darbuotojų, talpa 300000 kvadratinių pėdų per mėnesį. Ji patvirtino UL (E314500), IS0 9001, ISO 14001, TS16949
3. Mūsų sugebėjimai
Mes rūpinamės PCB 10 ir daugiau metų, turime puikias galimybes palaikyti jūsų poreikius, tuo pačiu metu "Uniwell" siūlo puikų aptarnavimą ir konkurencingumą, kad mes laimėtume daugybę klientų pasitikėjimo ir palaikymo.
1) Shenzhen gamykla
| Medžiaga | |
Halogen Free, Rogers, PTFE | |
Maks. Apdailos lentos dydis | 1500X610 mm |
Min. Lentos storis | 0,20 mm |
Maks. Lentos storis | 8.0 mm |
Palaidotas / Blind Via (ne kryžius) | 0,1 mm |
Aspekto racionas | 16:01 |
Min. Gręžimo dydis (mechaninis) | 0,20 mm |
Tolerancija PTH / prispaudimo anga / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Maks. Layer Count | 40 |
Maks. varis (vidinis / išorinis) | 6OZ / 10 OZ |
Gręžimo tolerancija | +/- 2mil |
Sluoksnis sluoksnio registracijai | +/- 3mil |
Min. linijos plotis / plotis | 2.5 / 2.5mil |
BGA žingsnis | 8mil |
Paviršiaus apdorojimas | HASL, be švino HASL, |
ENIG, immersion silver / Tin, OSP |
2) Jiangmen gamykla
| Medžiaga | FR4 (normalus arba didelis TG arba be halogenų) |
CEM-3 Al | |
Maks. Apdailos lentos dydis | 540X620 mm |
Min. Lentos storis | 0,20 mm |
Maks. Lentos storis | 8.0 mm |
Palaidotas / Blind Via (ne kryžius) | 0.2mm |
Aspekto racionas | 12:01 |
Min. Gręžimo dydis (mechaninis) | 0,20 mm |
Tolerancija PTH / prispaudimo anga / NPTH | +/- 0.0762 mm & +/- 0.05mm & +/- 0.05mm |
Maks. Layer Count | 12 |
Maks. vario storis | 3 OZ vidinis sluoksnis / 4OZ išorinis sluoksnis |
Tikslinė gręžimo tolerancija | +/- 2mil |
Sluoksnis sluoksnio registracijai | +/- 3mil |
Min. linijos plotis / plotis | 4 / 4mil |
BGA žingsnis | 10mil |
Paviršiaus apdorojimas | HASL, be švino HASL, |
ENIG (+ G / F), immersion silver / TIN OSP, valomoji kaukė, anglies pasta |
