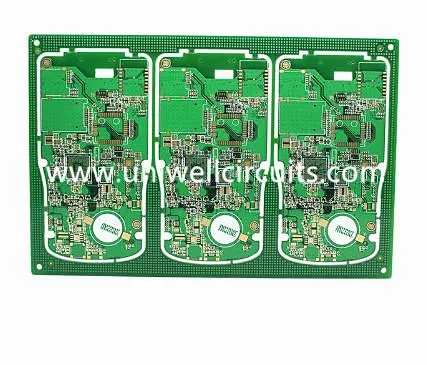

Aukšto dažnio varža PCB

Aukšto dažnio varža PCB

Aukštosios įtampos reguliavimas PCB 1.produktas apibūdinti Specifikacija Aukštos dažnio varžos reguliavimas PCB Sluoksnis: 2 Storis: 1,6 + / - 0,1 mm Dydis: 108,82 mm * 88,56 mm Naudota lenta: FR4. Minimali diafragma: 0,3 mm. Paviršiaus apdorojimas: padengtas auksu. Speciali technologija: impedanso valdymas "Uniwell" turi ...

Aukšto dažnio varža PCB

1.Produktas apibūdinamas



Specifikacija
Aukšto dažnio varža PCB

Sluoksnis: 2
Storis: 1,6 + / - 0,1 mm
Dydis: 108,82 mm * 88,56 mm
Naudota lenta: FR4.
Minimali diafragma: 0,3 mm.
Paviršiaus apdorojimas: padengtas auksu.
Specialioji technologija: impedanso valdymas
"Uniwell" turi didelę patirtį impedansuoto PCB gamyboje,
100% atitiktų kliento reikalavimą su aukšta kokybe.

2. "Uniwell" įvadas
1) "Uniwell", įsteigta 2007 m., "Intech" yra viena iš profesionalių PCB gamintojų iš Kinijos Šendženo, turinti dvi filialus "SHENZHEN UNIWELL CIRCUITS CO. LTD.". ir Jiangmen UNIWELL CIRCUITS CO. LTD.
2) atitiko aukščiausius tarptautinius gamybos standartus, patvirtinus šiuos kokybės sertifikatus: ISO9001, ISO14001, TS16949. Mes UL sertifikuotos vienpusės, dvipusės ir daugiasluoksnės plokščių plokščių gamybai ir laikomasi visų IPC ir ROHS standartų reikalavimų.
3) 40% mūsų pardavimo yra užjūrio pardavimai ir eksportas į Europą, Jungtines Amerikos Valstijas ir Azijos šalis.
4) Dauguma mūsų lentų yra naudojamos EMS, pramonės, elektros, medicinos ir kitiems produktams.

3.Uniwell privalumai:

1) Mes atliekame PCB iš dvigubos pusės iki 40 sluoksnių daugiasluoksnių PCB, HDI darbo vietų.

2) Jei turite pakartotinių užsakymų iš kitų tiekėjų ir norite perkelti į "Uniwell", mes pasiūlysime geriausią kainą.

3) Išskyrus puikią kokybę ir profesionalų aptarnavimą, mes taip pat mokame kiekvieną detalę savo klientams, pvz., Pakuotę, skirtą džiovinimo pakuotėms ir drėgmės indikatoriui naudoti vakuuminiu būdu uždarytoje pakuotėje, kad apsaugotų PCB.

4) Medžiaga: Mes turime FR4 TG135 / TG158 / TG180normalios medžiagos sandėlyje, taip pat turi CEM3 / ROGERS / ARLON / ISOLA

5) Tvirti / flex / flex-hard PCB su patvirtinta UL.

6) Lankstus, greitas klientų atsiliepimas visada.

7) Greitai pasiūlymas bus mažesnis nei 4 valandos. Kai kurie iš pirmųjų skubių užklausimų, kuriuos galime pasiūlyti per 1 valandą.


4. Sertifikatai

图片 95_ 副本 .jpg


5.Pakavimas ir pristatymas
Įpakavimas kaip standartinis:

图片 96_ 副本 .jpg


Pristatymas
Paprastai mes siunčiame DHL, FEDEX, UPS, TNT, taip pat galime siųsti pagal klientų reikalavimus.

图片 97_ 副本 .jpg


6.Žinios žinios --- Kontroliuojama varža

Kas yra varža?
Impedancija yra grandinės talpos ir induktyvumo kombinacija, kai ji naudojama aukšto dažnio. Nors ir matuojamas oms, jis yra šiek tiek kitoks nei atsparumas, kuris yra DC charakteristika. Varža yra kintamosios charakteristikos, tai reiškia, kad ji yra susijusi su dažnumu, pasipriešinimo nėra.

Kas yra kontroliuojama varža?
Jei kruopščiai neskaičiuojote pėdsakų ir jų aplinkos, impedantai paprastai yra "nekontroliuojami", o tai reiškia, kad varža gali skirtis vertės nuo taško iki taško palei pėdsaką.
Dideliais dažniais PCB pėdsakai neveikia kaip paprastos jungtys, kontroliuojanti varža padeda mums užtikrinti, kad signalai nesumažėtų, kai jie eina aplink PCB.
Iš esmės valdoma impedancija yra substrato medžiagų savybių derinimas su pėdsakų matmenimis ir vietomis, kad būtų užtikrinta, kad atsekamųjų signalų varža būtų tam tikru procentiniu dydžiu. Kontroliuojamos impedanso plokštės užtikrina pakartotinį aukšto dažnio veikimą.

Kada naudoti kontroliuojamą varžą
Kai norint tinkamai funkcionuoti signalas turi turėti tam tikrą varomąją jėgą, turėtų būti naudojama kontroliuojamoji varža. Aukšto dažnio programose, atitinkančiose PCB pėdsakų varžą, svarbu išlaikyti duomenų vientisumą ir signalo aiškumą. Jei PCB atsekamųjų varža, jungianti du komponentus, neatitinka komponentų charakteringos varžos, įrenginyje ar grandinėje gali padidėti perjungimo laikas. Taip pat gali būti atsitiktinių klaidų.

Kas nustato kontroliuojamą varža?
PCB trajektorijos charakteristika visiškai priklauso nuo indukcinio ir talpinio reaktyvo, atsparumo ir laidumo. Šie veiksniai priklauso nuo fizinių pėdsakų matmenų, PCB substrato medžiagos dielektrinės konstancijos ir dielektrinio storio. Paprastai PCB atsekamųjų varža gali svyruoti nuo 25 iki 125 omų. Iš PCB struktūros sukuriama varomoji jėga nustatoma pagal šiuos veiksnius:
- vario signalo pėdsako plotis ir storis (viršuje ir apačioje)
- pagrindo arba preprego medžiagos storis abiejose vario pėdsako pusėse
- pagrindinės ir prepreginės medžiagos dielektrinė konstanta
- atstumas nuo kitų varinių savybių

Populiarus Žymos: aukšto dažnio varža, PCB, Kinija, tiekėjai, gamintojai, gamyklos, pigūs, pritaikyti, žemos kainos, aukštos kokybės, citatos
