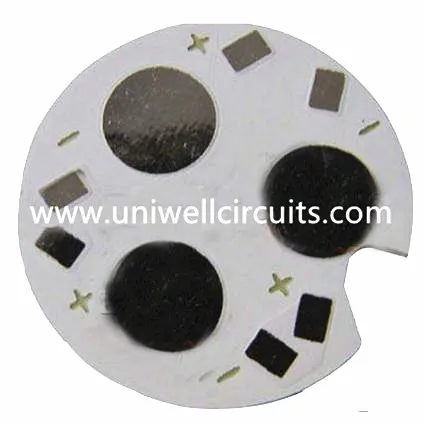

Aliuminio pagrindo spausdintinės plokštės

1.Produktas apibūdinamas

8_ 副本 .jpg

Specifikacija

♦ Sluoksnis: 1 sluoksnis
♦ Medžiaga: aliuminis
♦ Mini skylė: 0.2mm
♦ Testavimo vieta: 1000
♦ Lydmetalio kaukė: LPI White
♦ Funkcija: LED

♦ Storis: 1,6 mm
♦ Vario storis: 35μm
♦ Mini plotis / plotas: 4mil / 4mil
♦ Baigti gydyti: HASL
♦ Šilkografinis ekranas: juodas

Mes turime tūkstančius dizaino MC PCB.
Mes esame vienos srities sprendimai jūsų reikalavimams LED žibintuose.
Mes dirbame su visais LED žibintų priedais, tokiais kaip šviestuvai / vairuotojai / šviesos diodai / saulės baterijos / baterijos / saulės energijos inverteriai, skirti šviestuvams, apšvietimo lempos, potvynių žibintai, lemputės, vamzdžių lempos, saulės gatvės žibintai ir tt

2. Bendrovės informacija

"Uniwell" grandinės yra viena iš pirmaujančių Kinijos PCB gamyklų gamyklų. Ji įsikūrusi Šendženas, ji buvo įkurta 2007 metais.

"Uniwell" specializuojasi "Flex PCB & Rigid PCB" prototipų gamyboje, PCB gamyboje ir PCB surinkime bei trafaretu. Mes naudojame state-of-the-art PCB gamybinę įrangą, kurią papildo naujausias tikrinimo įrenginys, skirtas gaminti iki 32 sluoksnių artimos tolerancijos plokštes.

Mes didžiuojamės siūlanti vario storį iki 10 oz, paslėptą ar aklą įtaką, aukšto dažnio, aliuminio ir klientų nurodytus PCB. Visi mūsų PCB plokštės produktai atitinka UL ir GB (Kinijos nacionalinio standarto komiteto) ir IPC-600E standartus.

图片 86_ 副本 .jpg QQ 图片 20180524142208.jpg

3.Aluminės PCB programos

Aliuminio pagrindu pagaminti PCB yra naudojami daugiau nei kada nors dėl didelės galios / didelio terminio šilumos išsklaidymo. Nors jie iš pradžių buvo sukurti didelės galios maitinimo šaltinių tiekimui, aliuminio pagrindu pagamintos spausdintinės plokštės tapo populiaresnės šviesos diodų programose, įskaitant šviesofores, automobilių apšvietimą ir bendrą apšvietimą. Naudojant aliuminio konstrukcijas, LED diodų tankis PCB konstrukcijoje gali būti didesnis, o sumontuoti šviesos diodai veikia esant aukštoms srovėms, neviršijant nurodytų temperatūros leistinų nuokrypių.

Kitos aliuminio PCB programos apima maitinimo šaltinius, didelio srovės grandines, variklio valdiklius ir automobilių reikmenis. Aliuminio pagrindo PCB medžiagos yra labai veiksmingos šilumos išsklaidymo programose, kuriose yra didelio galingumo paviršinio montavimo integriniai grandynai. Dėl didelio šilumos išsklaidymo, susijusio su aliuminio pagrindu pagamintais PCB, gali būti supaprastintos plokščių plokštės. Aliuminio PCB pašalina priverstinį oro ir šilumos nutekėjimą, kuris galiausiai sumažina projektavimo išlaidas. Būtent apie bet kokį dizainą, negu galima padaryti geriau, pagerinant šilumos laidumą ir kontroliuojant temperatūrą, yra kandidatas į aliuminio pagrindu pagaminamą PCB.

图片 121_ 副本 .jpg

4.Technologijos planas

Kadangi "Uniwell" grandinės sukūrė galingą R & D komandą, kuri pagerintų savo technologines galimybes.
P: Prototype SV: Mažas tomas M: masinė gamyba

ITEM			2015 m	2016 m	2017 m	2018 m	2019 m
Sluoksniai	32layer		P	P	SV	SV	SV
	36layer			P	P	P	P
	42layer				P	P	P
Min. Linijos plotis / plotis	Vidinis sluoksnis	3 / 3mil	M
		2.5 / 2.5mil	P	SV	SV	M
		2 / 2mil			P	P	P
	Išorinis sluoksnis	3 / 3mil	SV	SV	M
		2.5 / 2.5mil		P	SV	M
		2 / 2mil			P	P	P
Min. mechaninio gręžimo skylės dydis		8mil	M
Min. mechaninio gręžimo skylės dydis		6mil	P	P	SV	SV	SV
Aspect Ratio	13: 1		SV	SV	M
	15: 1			P	SV	SV	SV
	16: 1				P	SV	SV
	18: 1					P	P
Vario storis	6 OZ		P	SV	M
	8 OZ		P	P	SV	M
	10 OZ			P	SV	M
	12OZ				P	SV	SV
	baigta asimetrinė vario folija 1/6 OZ		P	SV	M

ITEM			2015 m	2016 m	2017 m	2018 m	2019 m
Impedanso kontrolė	± 10%		M
	± 8%		P	P	SV	SV	SV
	± 5%			P	P	SV	SV
Užbaigtas lentos storis	Storas	6.5mm	P	SV	M
		7.5 mm	P	P	SV	SV	SV
		10 mm	P	P	P	P	P
	Plonas	0,15 mm	SV	SV	SV	SV	SV
	Plonas	0,1 mm		P	P	SV	SV
Maks. gatavo lentos dydis	Ilgis	1200 mm	P	P	SV	SV	SV
Maks. gatavo lentos dydis	Plotis	650 mm	P	P	P	SV	SV
Min. Vidinio sluoksnio klirensas	4 sluoksniai	0,075 mm		p	P	p	p
	8layers	0,1 mm		p	P	p	p
	12 sluoksnių	0,125 mm		p	P	p	p

ITEM		2015 m	2016 m	2017 m	2018 m	2019 m
Speciali technika	Apsuptas kondensatorius / rezistorius		P	P	SV	SV
	Tvirta lankstus lenta		P	SV	SV	SV
	"Counterbore" + "Blind" palaidotas "VIA S" (HDI)	P	P	SV	SV	SV
	2 sluoksnių ir daugiasluoksniu aliuminio pagrindu pagaminta PCB	P	SV	SV	M
	Metalo šerdis ir PTFE medžiagų kombinuotas PCB	P	P	SV	SV	SV
	Hibridinis spaudimas (keraminis šerdis + FR4 + Cu branduolys)		P	SV	SV	SV
	Daugiasluoksnis PTFE			P	P	P
	Dalinis hibridinis spaudimas (FR4 + keramika)	P	P	SV	SV	SV
	Dalinis "Bulgy" šlifavimas PAD Technics	P	P	SV	SV	SV
	Pasirinktinis paviršiaus apdaila	P	SV	SV	SV	SV
	Pusiau skylės / pusiau lošimo technikos	M
	Tarpinis mechaninis aklumas Via (skylės skersmuo ne mažesnis kaip 0,15 mm)		p	P	p	p
	Gręžimo technikos grąžinimas	P	SV	SV	SV	SV
	Via PAD	M
	V-CUT pereiti per PTH	P	SV	M
	Nenormalūs lizdai / skylių technikos ("Countersink", "Half Hole", "Screw" skylė, "Control Depth" skylė, "Counterbore", "Board Edge Plating").	SV	M
	Daugkartinis paspaudimas (ne didesnis kaip 4 kartus)	SV	SV	SV	SV	SV

5.Pakavimas ir pristatymas

pakuotė: sandariai uždėtas maišas, antistatiniai maišeliai, tinkama dėžutė.

图片 122_ 副本 .jpg

Pristatymas
Mes galime pasiūlyti FOB Shenzhen, FOB HK arba CIF kliento paskirties vietoje.
Tiesiogiai plaukite į savo paskirtą sandėlį visame pasaulyje.
1) oro transportu
2) gabenimas jūra
3) express courier

图片 123_ 副本 .jpg
