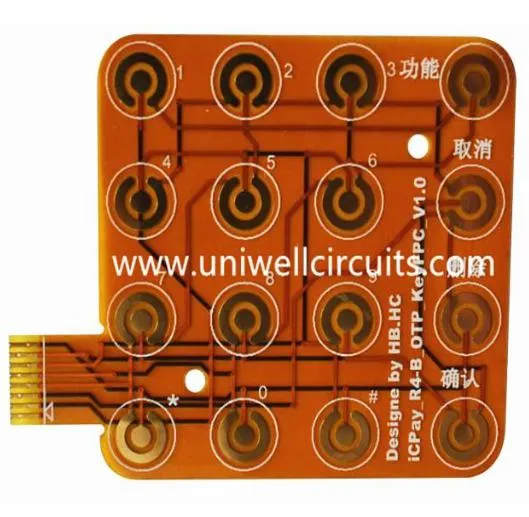

Dvipusė lanksti plokštė nešiojamojo kompiuterio keitikliui
1.Produktas apibūdinamas
Specifikacija:
Sluoksnis: 2
Storis: 0,12 mm
Medžiaga: 1 / 3oz be klijų elektrolizės.
1/2 colio vario storis:
Paviršiaus apdorojimas: ENIG.
Minimalus linijos plotis / linijos atstumas: 0,1 mm / 0,1 mm.
PI sutvirtinimo storis: 0,1 mm.
kita: reikia lipti PI, kad sustiprintų lipnųjį popierių, plieno lakštų armatūrą.
Naudojimas: nešiojamojo kompiuterio keitiklis
2.Gamybos pajėgumai
FPC pajėgumai
Sluoksniai: 20 (įskaitant 12layer)
Linijos plotis / plotas (mil) vidiniame sluoksnyje: 3/3, 3.5 / 3.5
Aspect ratio: 20: 1 (PTH); 1: 1 (aklas)
Min. gręžimo skylės skersmuo (mil): 6 (mechaninis); 4 (lazeris)
Atstumas nuo gręžimo iki laidininko (mil.): 6
Impedanso tolerancija (+/-): 10%
Tvirti pajėgumai
Medžiaga | FR4, CEM-3, metalo korpusas, |
Halogen Free, Rogers, PTFE | |
Maks. Apdailos lentos dydis | 1500X610 mm |
Min. Lentos storis | 0,20 mm |
Maks. Lentos storis | 8.0 mm |
Palaidotas / Blind Via (ne kryžius) | 0,1 mm |
Aspekto racionas | 16:01 |
Min. Gręžimo dydis (mechaninis) | 0,20 mm |
Tolerancija PTH / prispaudimo anga / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Maks. Layer Count | 40 |
Maks. varis (vidinis / išorinis) | 6OZ / 10 OZ |
Gręžimo tolerancija | +/- 2mil |
Sluoksnis sluoksnio registracijai | +/- 3mil |
Min. linijos plotis / plotis | 2.5 / 2.5mil |
BGA žingsnis | 8mil |
Paviršiaus apdorojimas | HASL, be švino HASL, |
ENIG, immersion silver / Tin, OSP |
3.Tvirtinimai
● UL patvirtinta
● ISO9001: 2000 sertifikuota
● 1, 2 ir 3 klasės gebėjimai
4.FAQ
K: kada galiu?
Mes paprastai cituojame per 24 valandas po to, kai gauname jūsų užklausą. Jei labai skubu gauti kainą, skambinkite mums arba papasakokite mums savo el. Laiške, kad mes atsižvelgsime į jūsų užklausą
K: Kaip gauti pavyzdį, kad patikrintų jūsų kokybę?
Po kainos patvirtinimo, galite reikalauti, kad mėginiai patikrintų mūsų kokybę.
Jei jums reikia pavyzdžių, mes galime atsiųsti jums pavyzdžius nemokamai (priklausomai nuo rūšies ir mėginių kiekio) arba galite sumokėti už mėginio kainą, ir tai gali būti grąžinama po užsakymo patvirtinimo, kai užsakymo kiekis yra didesnis už mūsų MOQ.
K: Ar galėtumėte mums daryti dizainą?
Taip. Mes turime profesionalų inžinierių, turinti daug patirties vielinių tinklų ir kabelių surinkimo projektavimo. Tiesiog praneškite mums savo idėjas ir padėsime įgyvendinti jūsų idėjas į puikius produktus. Nesvarbu, ar neturite ką nors užbaigti failų. Papasakokite mums savo išsamią SPEC. produktų, ir mes atsiųsime jums galutinį piešinį patvirtinimui.
K: Ką apie masinės gamybos laiką?
Sąžiningai tai priklauso nuo užsakymo kiekio ir sezono, kuomet užsakymą pateikiate. MOQ trukmė yra nuo 10 iki 15 dienų. Paprastai visas prekes gali pasiekti jūsų adresas per 4 savaites.
K: Kuo yra jūsų pristatymo sąlygos?
Mes priimame EXW, FOB, CIF ir tt Galite pasirinkti tą, kuris yra jums patogiausias ar ekonomiškai efektyvesnis.
