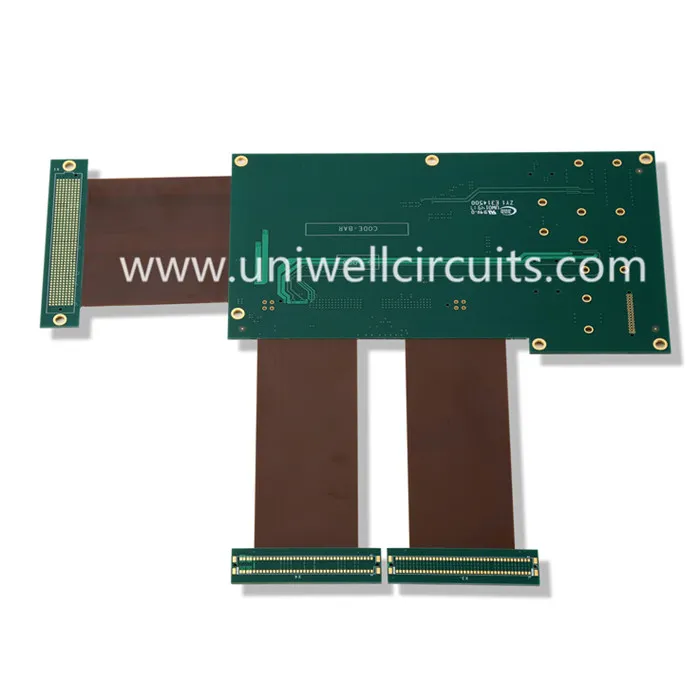

Medicinos prietaisas "Flex" standžioji plokštė
1.Produktas apibūdinamas
Pagrindiniai parametrai: medžiagų struktūra: dvipusis lipnumas + mažos nuostolių geltonos dangos plėvelė + (linijinis varis + klijai + aukšto dažnio dielektrinė poliamido pagrindo medžiaga + klijai + linijinis varis) + mažos nuostolių geltonos dangos plėvelė.
Atsparumas: laisvas sulenkti ir pasukti.
Vyras: + / - 0,03 mm
Storis: 0,15 mm
Sustiprinimas: teigiamas ir neigiamas 0,15 mm plieno lakštų sutvirtinimas.
Gamybos procesas: litavimo danga, plastika, dengiamasis sluoksnis, padengtas plėvele, atsparumas - suvirinimo tipo apsauga.
Paviršiaus apdorojimas: panardintas auksas (1 ~ 2 U).
Mažiausias linijos plotis / linijos atstumas: 0,06 mm / 0,09 mm.
Naudojimas: gydymas
"Solid-flex PCB" tiekėjai, tokie kaip "Uniwell" grandinės, pateikia išdėstymo ir posūkių rekomendacijas, kad jūsų įranga būtų saugi. Mes norėjome pateikti greitą apžvalgą, kad padėtume suprasti jūsų dizaino storį ir kitus reikalavimus.
2.Langų grandinių specifikacija
Sluoksniai: 20 (įskaitant 12layer)
Linijos plotis / plotas (mil) vidiniame sluoksnyje: 3/3, 3.5 / 3.5
Aspect ratio: 20: 1 (PTH); 1: 1 (aklas)
Min. gręžimo skylės skersmuo (mil): 6 (mechaninis); 4 (lazeris)
Atstumas nuo gręžimo iki laidininko (mil.): 6
Impedanso tolerancija (+/-): 10%
3. Kokybės sistema
● ISO 9001: 2008 sertifikuota kokybės sistema
● UL E314500
● Ts16949: 2009
4.Material
Jūsų konkreti standžiojo fokuso spausdintinė plokštė bus individualus dizainas ir gamyba. Tačiau tam, kad pradėtumėte galvoti apie tai, ką apsvarstyti, norėjome pasidalyti su jumis tik nedideliu medžiagų pasirinkimu, kuris gali būti naudojamas jūsų projektui. Šis lankstumas ir pajėgumai leidžia mums tapti viena iš pirmaujančių kieto lankstumo PCB tiekėjų, kuriuos Kinija turi pasiūlyti.
Tinkamos medžiagos yra labai svarbios, kai kalbama apie standųjį fiksuotą spausdintinę plokštę arba bet kurią spausdintinę plokštę. PCB su neatitinkančiomis medžiagomis gali sugesti kritiniais laikais, pertraukti, užsidegti, sukelti pavojingas kibirkštis ar kitaip pakenkti jūsų veiklai. "Uniwell" naudoja tik geriausias medžiagas kiekvienai standžiojo fokuso PCB, kad užtikrintų geriausius rezultatus, susijusius su signalų perdavimu, šilumos laidumu ir saugumu.
Vyriausiasis medžiagos
● Standartinės FR-4 medžiagos
● nepralaidžios, suderinamos FR-4 medžiagos
● Greitosios skaitmeninės medžiagos
● RF ir mikrobangų kasečių suderinama medžiaga
● Metalo šerdies (ty aliuminio) medžiagos su dideliu šilumos laidumu
● poliimidas
● Apsauginiai užvalkalai, sluoksniai ir lanksčios lanksčiųjų kaukės
● " DuPont", "Panasonic" ir "ShengYi" pagal užsakymą pagamintos prekės
5.Produktų taikymas
"Uniwell" grandinių produktai yra plačiai naudojami komunikacijos, tinklo, skaitmeninių produktų, pramonės kontrolės, medicininės priežiūros, aeronautikos ir kosmonautikos, gynybos ir karinės srityse ir tt.
