Žmogiškojo vystymosi indeksas (ŽVI)yra didelio tankio sujungimo grandinės plokštės santrumpa, kuri yra grandinės plokštės rūšis, turinti aukštos linijos pasiskirstymo tankį, naudojant mikro aklųjų palaidotų skylių technologiją. HDI plokštės gali pasiekti mažesnį linijos plotį ir tarpus, mažesnius per skylutes ir didesnį jungčių trinkelės tankį, taip pagerindamas schemų lentų našumą ir patikimumą bei patenkinti miniatiūrizacijos, didelės spartos ir daugiafunkcinių elektroninių produktų poreikius.
HDI lentos yra plačiai naudojamos tokiose srityse kaip mobilieji telefonai, skaitmeniniai fotoaparatai, nešiojamieji kompiuteriai ir automobilių elektronika. HDI lygis reiškia HDI lentų gamybos proceso sudėtingumą. Paprastai HDI plokštės gaminamos naudojant „Buildu Up“ metodą. Kuo daugiau sluoksnių bus taikomi, tuo aukštesnis HDI lygis ir tuo aukštesnis lentos techninis laipsnis.
HDI etapus galima suskirstyti į šias kategorijas:
Pirmasis užsakymas HDI:1+N+1, tai reiškia pridėti mikro žaliuzių skylių sluoksnį išoriniame daugiasluoksnės plokštės išoriniame sluoksnyje, kad būtų sudarytos pirmosios eilės HDI plokštės. Pirmosios eilės HDI valdybos gamybos procesas yra gana paprastas, su mažu procesu ir sąnaudomis, ir šiuo metu tai yra labiausiai paplitęs HDI lentos tipas.

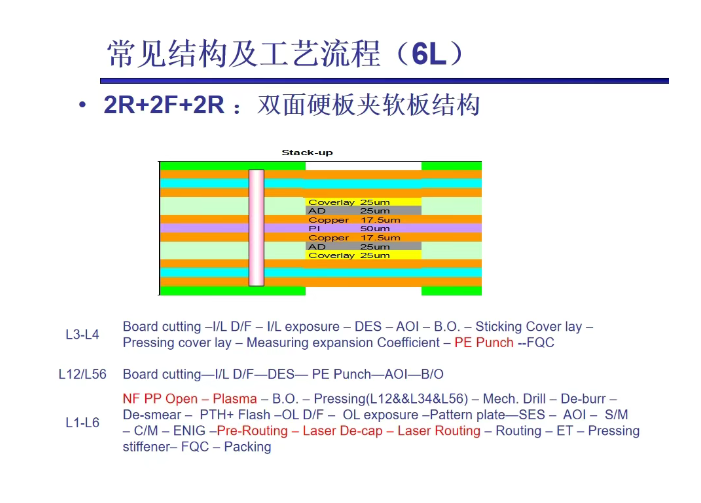

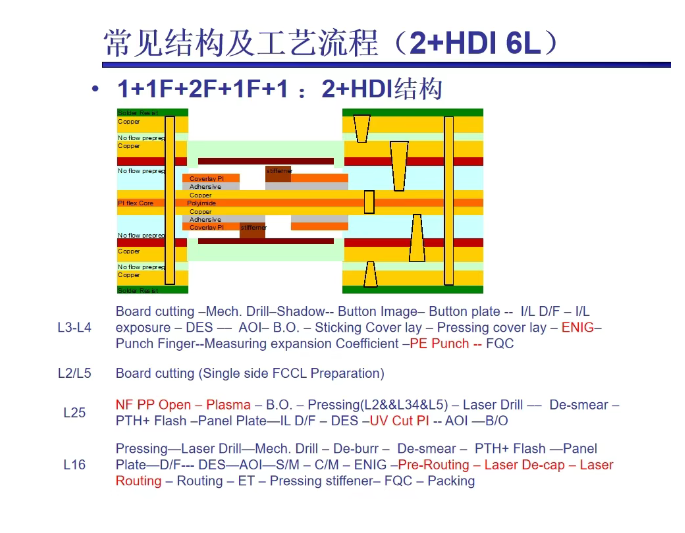

ŽMŽ:2+N+2, Remiantis standartine daugiasluoksnės plokštės lenta, prie išorinio sluoksnio pridedami du sluoksniai mikro aklųjų skylių, kad būtų sudaryta antros eilės HDI plokštė. Antrosios eilės HDI lentų gamybos procesas yra gana sudėtingas, todėl reikia daugiau gręžimo, elektroplavimo ir laminavimo etapų, o procesas ir išlaidos yra palyginti dideli. Šiuo metu tai yra aukščiausios klasės HDI lentos rūšis. Trečioji eilutė HDI: 3+ n +3, tai reiškia, kad standartinės daugiasluoksnės plokštės išoriniame sluoksnyje pridedami trys sluoksniai mikro aklųjų skylių, kad būtų sudarytos trečiosios eilės HDI plokštės.

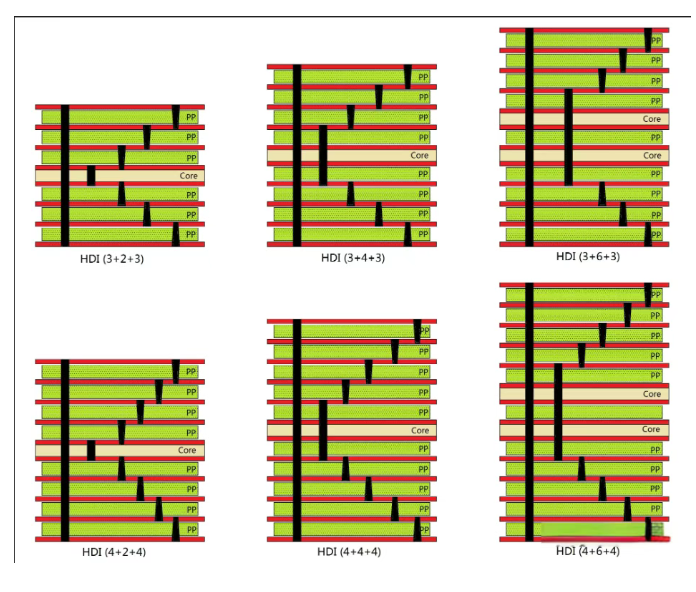

Trečiosios eilės HDI lentų gamybos procesas yra sudėtingesnis, todėl reikia daugiau gręžimo (4), daugiau elektropliavimo (3) ir daugiau laminavimo žingsnių (3), todėl susidaro didesni procesai ir išlaidos. Šiuo metu tai yra aukščiausias HDI plokštės galas.
Ketvirtoji tvarka HDI:4+N+4, tai reiškia, kad standartinės daugiasluoksnės plokštės išoriniame sluoksnyje pridedate keturis sluoksnius mikro aklųjų skylių sluoksnius, kad sudarytų ketvirtąją HDI plokštės eilę. Ketvirtosios eilės HDI plokštės gamybos procesas yra ypač sudėtingas, todėl reikia daugiau gręžimo (5), daugiau elektropliavimo (4) ir daugiau laminavimo žingsnių (4). Procesas ir išlaidos yra ypač dideli, todėl šiuo metu yra pažangiausias HDI lentos tipas.
Palyginti su įprastomis PCB lentomis, HDI lentos turi šiuos pranašumus:
1. Tai gali pasiekti didesnį linijos tankį, pagerinti grandinių plokščių integraciją ir funkcionalumą bei prisitaikyti prie miniatiūrizacijos ir elektroninių gaminių retinimo tendencijos.
2. Tai gali pasiekti trumpesnį signalo perdavimo atstumą, pagerinti grandinės plokštės signalo kokybę ir greitį bei prisitaikyti prie elektroninių produktų greičio ir aukšto dažnio reikalavimų.
3. Tai gali pasiekti mažesnį pasipriešinimą ir talpą, pagerinti grandinės plokštės elektrinį efektyvumą ir stabilumą bei atitikti elektroninių produktų patikimumo ir mažo energijos suvartojimo reikalavimus.
4. Tai gali pasiekti daugiau ryšių trinkelių, pagerinti grandinės plokštės jungčių ir projektavimo laisvės lankstumą bei prisitaikyti prie daugiafunkcinių ir individualių elektroninių produktų poreikių.
5. Tai gali pasiekti mažiau sluoksnių ir plonesnio storio, sumažinti gamybos sąnaudas ir medžiagų suvartojimą grandinių lentų ir patenkinti pigius ir ekologiškus elektroninių produktų poreikius.
