Pasitelkę mūsų įmonės proceso technologiją, „Uniwell“ „Semi Flex PCB“ produktai turi stiprų patikimumą, gerą lenkimo našumą ir vis didesnį ekonominį efektyvumą, juos pripažino daugybė klientų, turinčių vis daugiau ir daugiau užsakymų. Siekiant geriau aptarnauti klientus ir patenkinti jų produktų poreikius, toliau pateikiama pusiau lanksčios lentos ir polikarbonato pusiau lanksčios lentos programa, charakteristikos ir apdorojimo technologija.
Pusiau lanksti lentos programa
„Semi Flex PCB“ yra PCB rūšis, naudojama statinio lenkimo lauke, kuris gaunamas derinant valdymo giluminio frezavimo ar standžios lankstumo apdorojimo technologiją (frezavimo atidarytus viršelius ar langus ir kt.) Standartiniame kietojo plokštės apdorojimo procese. Jis dažnai priima asimetrinę laminuotą struktūrą ir yra tinkama tik montavimo procesams, esant statiniam stresui.
Paprastai kai kuriuose taikymo scenarijuose nereikia nuolatinio dinaminio lenkimo, pavyzdžiui, ribotas lenkimas tik montavimo, pakartotinio darbo ir priežiūros metu, o lenkimo sritis nebūtinai turi būti per minkšta. Akivaizdu, kad įprastų tvirtų lanksčių kompozicinių plokščių naudojimas yra „per daug naudojamas“ ir brangus. Tokiu atveju reikalavimai gali atitikti pusiau lanksčias lentas su tam tikrais lenkimo galimybėmis.
Pusiau lanksti lentos programa
Dėl to, kad vietoj poliimido FCCL naudojama plona standi FR4 plokštė arba pusiau lankstus CCL, ši technologija gali žymiai sumažinti jos gamybos sąnaudas.
Priimkite standžią ploną FR4 medžiagą, kurios vandens absorbcijos greitis yra mažesnis nei lanksti PI medžiaga, ir jai nereikia grūdinimo ir kepimo prieš tolesnį perdirbimą.
turi geresnį matmenų stabilumą nei lankstūs lakštai.
Kaip ir „R-FPC“ („Multi-Flex“), gali turėti galimybę diegti trimatį dimensiją.
Sumažinkite pirkimų ir logistikos išlaidas, kurias sukelia papildomi kabelių, jungčių surinkimo ir sprendimų procesai.
Patobulintas patikimumas dėl mažiau sąsajų.
„Uniwell Circuits“ pusiau lanksčios lentos proceso technologija
Pusiau lanksčios lentos dažnai naudoja tris gamybos metodus:
Grynas FR4 standusis laminatas, kontroliuojamas gylio frezavimas ir skiedimas gali būti naudojamas kaip lanksti lenkimo zona, kontroliuojant plotą, kurį reikia sulenkti tam tikram storiui. Šis procesas reikalauja aukšto tikslumo kontroliuojant įrangos gylį, o perteklinio storio vienodumas yra glaudžiai susijęs su lenkimo efektyvumu. Dėl nelygaus storio produktas gali lengvai nutrūkti.
FR4 yra lankstus, o PP lapas iš anksto atidaromas toje vietoje, kur reikia atidengti lankstumą, o tvirta dalis laikinai atidaroma. Galiausiai suspenduotą standųjį plotą galima pakelti kontroliuojamu gylio frezavimo mašina, o sulenkta grandinės plotas yra apsaugotas lanksčia dangos plėvele ar rašalu. Šis procesas kelia suspaudimo įbrėžimą ir pusiau lanksčią lūžimą, o tai tiesiogiai lemia laisvą plėvelę ir grandinės gamybos trūkumus. Be to, dar vienas sunkumas yra klijų perpildymas, sukeliantis sunkumų atidarant dangtį.
FR4 yra laminuotas lanksčiomis medžiagomis, o prieš laminavimą FR4 ir PP lakštai naudoja standžią ir lanksčią lentos technologiją su atvirus langais tose dalyse, kurias reikia sulenkti. Dėl įprastų plonų FR4 šerdies lentų arba pusiau lanksčių medžiagų naudojimo kaip lenkimo plotas, šis procesas taip pat rizikuoja lūžti ir sugadinti. Todėl norint jį apsaugoti vėlesnio gamybos proceso metu, reikėtų pasirūpinti.
Šiuo metu mūsų įmonė yra visiškai subrendusi minkštų ir kietųjų kompozicinių lentų gamybos proceso technologijoje ir sugebėjo išspręsti visus techninius sunkumus gamybos procese. Todėl gamindami pusiau lanksčias lentas, mes dažniausiai naudojame proceso technologiją, kaip gaminti minkštas kietas kompozicines lentas (antrąjį tipą), kad pagamintume pusiau lanksčias lentas, kurios turi aukštą produkto kvalifikacijos greitį, tvirtą patikimumą ir gerą lenkimo našumą. Mūsų produktai sulaukė vienbalsiai pagyrų iš mūsų klientų.

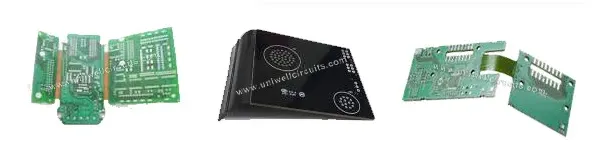

Pusiau lanksti lenta
