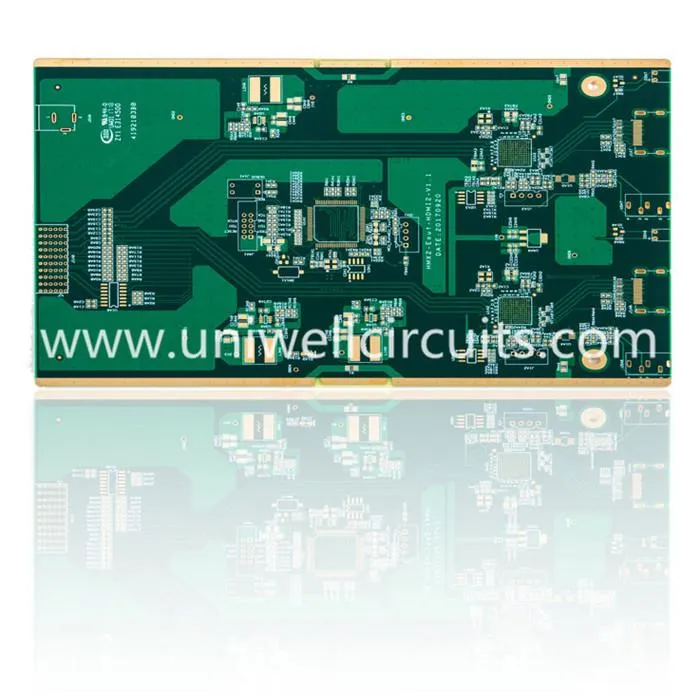

4L panardintas auksas be halogenų PCB
1.Produktas apibūdinamas
Apibūdinimas:
Layer: 4
Lentos storis: 1.60 mm
Paviršiaus apdorojimas: panardintas auksas.
Medžiaga: be halogenų FR4.
Min. Linijos plotis / linijos atstumas: 5/6 mln
2.Kaip pasirinkti mus:
Uniwell Circuits - pirmaujanti prototipų, mažo tūrio, aukščiausios sudėtingumo, aukšto tikslumo, PCB Kinijoje. Mes turime gerą aptarnavimą. Greičiau ir laiku pristatome greitą atsakymą, atsakome per 1 valandą. Ypatybės: didelis laidų tankis, šviesa svoris, plonas storis, lenkimas yra geras!
Mes siūlome 24 valandas per 7 valandas kainoraščio paslaugas ir inžinerinę paramą
1: geriausios žaliavos
Aukštas TG, FR4, aukštas dažnis (Rogers, Teflonas, ARLON, TYCONIC), be halogenų
2: Greita apsukimo paslauga
2 sluoksnis 24 / H
4-8 sluoksnis 48 / H
3: pažangios technologijos
min / T / G: 2,5 / 2,5 mil
Impedanso kontrolė ± 10%
MAX formato santykis plokštės storiui ir gręžimo formos dydžiui 16: 1
Paviršiaus apdirbimas: HASL, auksinis aptepimas, panardinimas auksas, panardintas alavas, panardintas sidabras, auksiniai pirštai, OSP
3. Bendrovės informacija
Vienkartinės grandinės co., LTD. buvo įkurta 2007 m., turime dvi modernias gamyklas, "Shenzhen" gamykla buvo įkurta 2007 m. balandžio mėn., speciali skirta greitam posūkiui: prototipas, atranka ir nedidelio kiekio užsakymai, 8000 tipų per mėnesį, 24 valandų greitos eilės, maždaug 260 darbuotojų, 33 metai. 36 QA ir QC darbuotojai, sertifikatai: UL (E314500), IS0 9001, ISO 14001, TS16949: 2014. Jiang Vyšnių fabrikas buvo įkurtas 2010 m. Spalio mėn., Specialus vidutinio dydžio ir masinio gamybos užsakymas, Apytikriai 250 darbuotojų, Talpa 300 000 kvadratinių pėdų per mėnesį, Patvirtinta UL (E314500), IS0 9001, ISO 14001, TS16949.
4. Detali specifikacija PCB gamybai
Medžiaga | FR4, CEM-3, metalo korpusas, |
Halogen Free, Rogers, PTFE | |
Maks. Apdailos lentos dydis | 1500X610 mm |
Min. Lentos storis | 0,20 mm |
Maks. Lentos storis | 8.0 mm |
Palaidotas / Blind Via (ne kryžius) | 0,1 mm |
Aspekto racionas | 16:01 |
Min. Gręžimo dydis (mechaninis) | 0,20 mm |
Tolerancija PTH / prispaudimo anga / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Maks. Layer Count | 40 |
Maks. varis (vidinis / išorinis) | 6OZ / 10 OZ |
Gręžimo tolerancija | +/- 2mil |
Sluoksnis sluoksnio registracijai | +/- 3mil |
Min. linijos plotis / plotis | 2.5 / 2.5mil |
BGA žingsnis | 8mil |
Paviršiaus apdorojimas | HASL, be švino HASL, |
ENIG, immersion silver / Tin, OSP |
5.FAQ
K: Ar esate prekybos įmonė ar gamintojas?
Mes PCB gamintojas su 10 metų patirtimi šioje srityje.
K: Kaip apie jūsų pristatymo datą?
Parama 48 valandoms išreikšti mėginį. Paprastai mėginiams reikia 3-5 darbo dienų, masinei gamybai reikia 8-12 darbo dienų.
K: Koks jūsų minimalus užsakymo kiekis?
Mūsų MOQ yra 1 PCS / panel.
K: Koks jūsų pranašumas, palyginti su kitais tiekėjais?
Mes turime 10 metų patirtį gaminant PCB paslaugas ir patikimos žaliavų tiekėjų. Galime išsiaiškinti geriausią šaltinį, kad nuolatos mažintumėte išlaidas.
Klausimas: Ar mano PCB dizaino sauga gamybai?
Visi kliento autorinės teisės niekada nebus gaminamos PCB plokštės su kuo nors kitais jūsų failais, jei mes negausime rašytinių.
