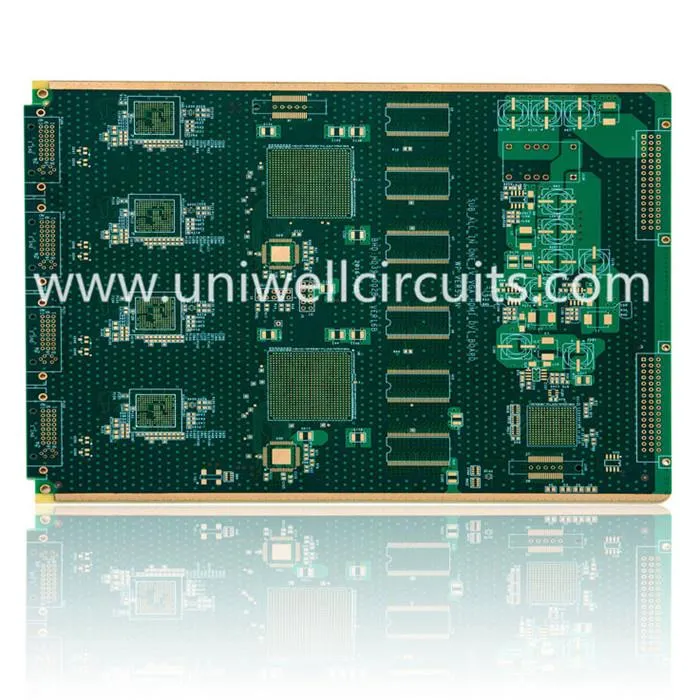

Išplėstinė PCB telekomunikacijoms
1.Produkto aprašymas
Specifikacija:
Layer: 4
Korpuso storis: 1.6mm
Medžiaga: FR4
Mininė skylė: 0,25 mm
Gatavas gydymas: ENIG
Paraiška: Telekom
Pagrindiniai dalykai: aklai palaidoti vištos
PCB yra labai svarbūs telekomunikacijų pramonei. Vienas populiarus telekomunikacijų PCB naudojimas yra biuro ryšys. PCB rasite telefono perjungimo sistemose, vaizdo įrašų bendradarbiavime, PBX sistemose ir Voice over Internet Protocol arba VoIP įrenginiuose. Ryšių PCB taip pat naudojamos bendrojo telekomunikacijų sistemose, pavyzdžiui, baterijų, palydovų, greitaeigių maršrutizatorių ir serverių bei komercinių telefonų technologijų. Telekomunikacijų PCB taip pat dažnai naudojami LED ekranams ir rodikliams valdyti. Uniwell Circuits Co., Ltd, buvo įkurta Shenzhen, Kinija 2007. Uniwell grandinės yra aukštųjų technologijų įmonė, kuri yra patvirtinta pagal ISO9001, ISO14001, TS16949, UL. Mes tikimės būti jūsų sąžiningas partneris Kinijoje.
2. Bendrovės informacija
Uniwell Circuits Co., Ltd, įsteigta 2007 m. Balandžio mėn., Shenzhen, Kinija. "Uniwell Circuits" yra aukštųjų technologijų įmonė, kuri specializuojasi gaminant ir parduodant labai tiksliai dvipusius ir daugiasluoksnius PCB (spausdintinių plokščių) fokusavimą greito posūkio, prototipo, vidutinio ir didelio tūrio. Mes turime 2 gamyklas, kurios gali tenkinti visas jūsų komandas.
"Uniwell" grandinės įgijo didelę reputaciją iš klientų visame pasaulyje, pavyzdžiui, Kinijoje, Taivanyje, JAV, Japonijoje, Rusijoje, Vokietijoje, Šveicarijoje, Švedijoje, Ispanijoje, Vokietijoje, Jungtinė Karalystė, Suomija, Prancūzija, Olandija, Italija, Lenkija, Danija, Australija, Brazilija, Singapūras, Tailandas ir Malaizija.
3.Kaip pasirinkti mus:
Su 10 metų spartaus vystymosi, mes siūlome konkurencingą kainą, patikimus produktus ir 24 valandų aptarnavimą, leiskite būti jūsų partneriu, mes neleisime jūsų.
4.PCB srautų schema
Mes teikiame platų testavimo paslaugų spektrą: AOI, funkcijų testavimas, grandinės testavimas, X-Ray for BGA
2) pristatymas
Jei skydas yra skubus, mes dažnai siunčiame pavyzdį DHL, FedEx arba UPS ir pan. Jei tai nėra taip skubu, mes galime išsiųsti per siuntimo ekspeditorių, tai gali užtrukti daug laiko, kol gausite prekes, bet galėsite sutaupyti šiek tiek pinigų.
5. Ar žinote, kas yra "Leaded Solder"
K: Kas tai?
"Leaded Solder" yra labiausiai paplitęs apdailos tipas. Tai alaus ir švino mišinys, kuris yra naudojamas lentoje. Mišinys yra maždaug 63/37 alavo / švino mišinys. Kartais vadinama 60/40 padalinta. Galima vadinti SN67 arba SN66
Temperatūra, kurioje ji tekasi (yra skysta), yra 485 laipsnių.
Tai blizga sidabro spalvos apdaila.
K: Kodėl jis naudojamas?
Jis naudojamas kaip numatytasis procesas. Tai idealiai tinka lentoms su per skylių technologiją. Paviršiaus apdaila nėra labai plokščia SMD arba BGA.
K: Koks yra apdailos procesas?
Tipiškas procesas yra HAL (karšto oro lygio reguliatorius). Lentos suplaktos į išlydyto litavimo rezervuarą, o oro nudai išpūsti perteklinį litavimą. Jis taikomas po to, kai buvo pateiktas "soldermask".
K .: Kokie yra kritiniai matavimai?
Paprastai švino lydinio storis yra išmatuotas, nors šis klausimas iškyla kartais. IPC standartas yra matomas vario aptikimas.
Kaina taip pat yra labai maža, palyginti su kitų tipų apdaila.
