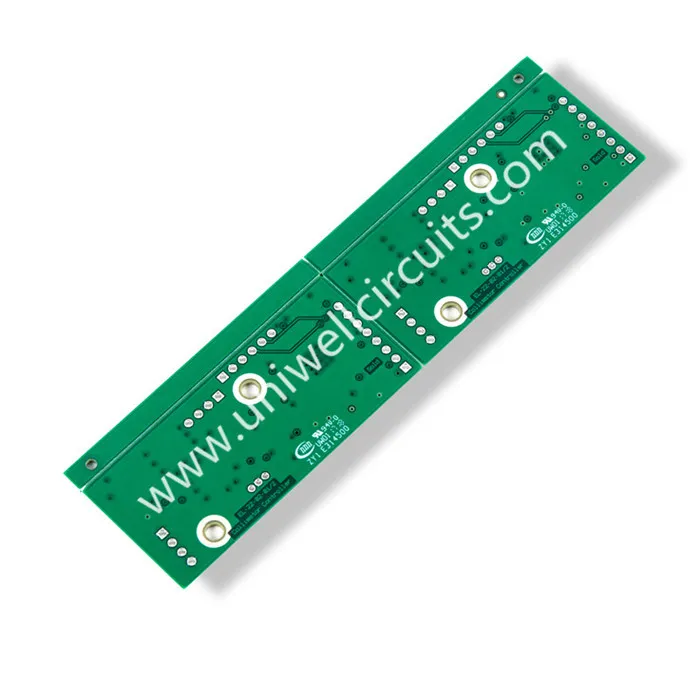

Mobiliojo telefono plokštė
1.Produkto aprašymas
Specifikacija
Sluoksnis: 2
Lentos storis: 1,2 mm
Paviršiaus apdorojimas: LF HASL.
Medžiaga: FR4 TG135.
Mišrios linijos plotis / linijos atstumas: 7 / 7.8mil
Mininė skylė: 0.35mm
2. Bendrovės informacija
1) Greitas Uniwell detalus aprašymas
"Uniwell" grandinės buvo įsteigtos 2007 m., Įsikūrusios Šendženas, Kinija, specializuojasi spausdintinių plokščių gamyboje. Kaip ilgoji istorija Kinijos PCB gamintojas, "Uniwell" grandinės gamina skirtingų rūšių PCB, įskaitant vienpusį PCB, dvipusį PCB ir daugiasluoksnį PCB, iki 32 sluoksnių. Mūsų įvairūs gaminiai yra plačiai naudojami LED apšvietimo, maitinimo, matavimo, ryšių, buitinės elektronikos, automobilių elektronikos ir kitų pramonės šakų. Mes siūlome platų paslaugų spektrą iš greito PCB prototipų iki didelės apimties PCB gamybos.
2) Mūsų gamybos linija
Mes laikomės tarptautinio standarto, norėdami valdyti gamybą.
3) Sertifikatai
3.Advanced įrenginiai
Nenuosekliai išmoksite kiekį pažangių telekomunikacijų pramonės įrengimų srityje ir bendradarbiaudami ilgai su aukščiausios kokybės medžiagų tiekėjais.
4.Produkto savybės
1) didelis šilumos laidumas
2) Turi puikų antipireną
3) didelis mechaninis stipris
4) Matmenų stabilumas
5) Labai geras šilumokaitis
6) elektromagnetinis ekranavimas ir kt.
5.Produkcijos pajėgumas
1) Shenzhen gamykla
Medžiaga | FR4, CEM-3, metalo korpusas, |
Halogen Free, Rogers, PTFE | |
Maks. Apdailos lentos dydis | 1500X610 mm |
Min. Lentos storis | 0,20 mm |
Maks. Lentos storis | 8.0 mm |
Palaidotas / Blind Via (ne kryžius) | 0,1 mm |
Aspekto racionas | 16:01 |
Min. Gręžimo dydis (mechaninis) | 0,20 mm |
Tolerancija PTH / prispaudimo anga / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Maks. Layer Count | 40 |
Maks. varis (vidinis / išorinis) | 6OZ / 10 OZ |
Gręžimo tolerancija | +/- 2mil |
Sluoksnis sluoksnio registracijai | +/- 3mil |
Min. linijos plotis / plotis | 2.5 / 2.5mil |
BGA žingsnis | 8mil |
Paviršiaus apdorojimas | HASL, be švino HASL, |
ENIG, immersion silver / Tin, OSP |
2) Jiangmen gamykla
| Medžiaga | FR4 (normalus arba didelis TG arba be halogenų) |
CEM-3 Al | |
Maks. Apdailos lentos dydis | 540X620 mm |
Min. Lentos storis | 0,20 mm |
Maks. Lentos storis | 8.0 mm |
Palaidotas / Blind Via (ne kryžius) | 0.2mm |
Aspekto racionas | 12:01 |
Min. Gręžimo dydis (mechaninis) | 0,20 mm |
Tolerancija PTH / prispaudimo anga / NPTH | +/- 0.0762 mm & +/- 0.05mm & +/- 0.05mm |
Maks. Layer Count | 12 |
Maks. vario storis | 3 OZ vidinis sluoksnis / 4OZ išorinis sluoksnis |
Tikslinė gręžimo tolerancija | +/- 2mil |
Sluoksnis sluoksnio registracijai | +/- 3mil |
Min. linijos plotis / plotis | 4 / 4mil |
BGA žingsnis | 10mil |
Paviršiaus apdorojimas | HASL, be švino HASL, |
ENIG (+ G / F), immersion silver / TIN OSP, valomoji kaukė, anglies pasta |
