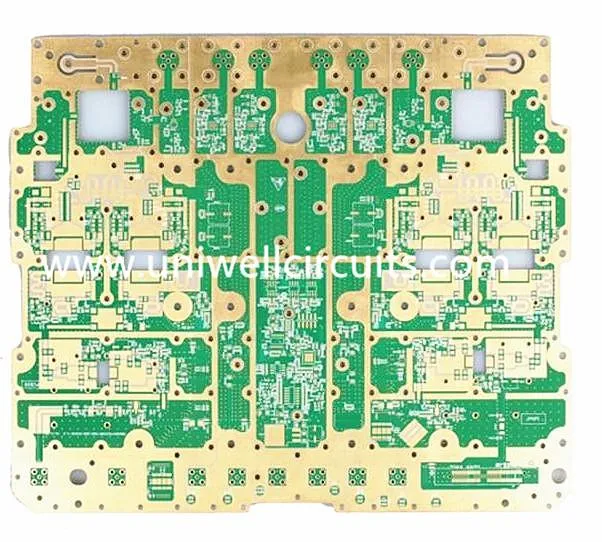

Įmirkis sidabro aukšto dažnio PCB
1.Produktas apibūdinamas
Layer: 2 sluoksniai
Valdyba: Ro4450B.
Storis: 0,5 mm
Paviršiaus apdirbimas: panardintas auksas / HASL / be švino HASL / panardintas sidabras / alavas / OSP ir kt.
Minimali diafragma: 0,45 mm.
Naudojimas: medicininė priežiūra
Savybės: aukšto dažnio lenta
Augantis duomenų srautas nuolat skatina greitesnį signalų perdavimą. Elektronikos pramonėje PCB tapo greitųjų greitkelių, per sekundę gabenančių milijardus impulsų. Šiam pajėgumui reikalinga speciali žinių apie PCB projektavimą ir gamybą. Didelis projektavimo ir gamybos tikslumas yra pagrindinis elementas, reikalingas pajėgumų poveikiui valdyti.
"Uniwell" grandinės palaiko didelių dažnių PCB projektavimą (HF-PCB). Padedame jums rasti tinkamus substratus, nustatyti pėdsakų matmenis ir apskaičiuoti jėgos varžą. "Uniwell" turi platų HF-PCB bazinių medžiagų asortimentą ir gali tiekti savo aukšto dažnio PCB per trumpiausią įmanomą laiką.
2. Vaizdo pristatymas
Uniwell grandinės yra pirmaujanti tiekėja aukštos kokybės spausdintinės plokštės ir susijusių PCB paslaugų Kinijoje. Mes specializuojamės gaminant ir gaminant lanksčią, standžią lanksčią, vienpusę, dvipusę ir daugiasluoksnę kietą spausdintinę plokštę iki 32 sluoksnių.
3.Produkto sertifikatas
Mes labai remiame klientų ir gamybos atsiliepimus, siekdami suteikti pasaulinės klasės produkciją, mūsų darbuotojai mėgsta palaikyti klientus, kad galėtume rasti sprendimą, kaip sumažinti produktų kainą be aukos kokybės.
Su ilgamete profesionalaus PCB ir pcba surinkimo paslauga Uniwell bus jūsų teisingas pasirinkimas, jums bus puikus verslo partneris "Uniwell".
4. Laikas ir logistika
Švino laikas
"Uniwell" siūlo greitą pasukimą be aukos kokybės, 1-2 sluoksnio per 24 valandas, 4-6 sluoksnius per 48 valandas.
Sluoksniai | Greitas posūkis | Užsakymo pavyzdys | Masės tvarka |
vienišas | 24 valandos | 3 darbo dienos | 7 darbo dienos |
dvigubai | 24 valandos | 4 darbo dienos | 7 darbo dienos |
4-6 sluoksnis | 48 val | 5-6 darbo dienos | 10 darbo dienų |
8-12layer | 120 valandų | 7-9 darbo dienos | 15 darbo dienų |
FR-4 pagrįsta, išskirti medžiagos atlikimo laiką | |||
Logistika
CIF AIR / SEA, FOB HK / SZ ir kt., Galite pasirinkti pageidaujamą metodą.
5.Pakavimas ir pristatymas
vidinė pusė: dulkių išorė: dėžutė
Pristatymas
UPS, DHL, EMS, FedEx, jūrų laivyba ir pan., Turime ilgalaikį bendradarbiavimą su jais, jie pasiūlys mums geriausią kainą. Arba, jei turite savo ekspeditorių, galite papasakoti mums ir mes pasirūpinsime jums.
6.Little knowledge --- Kas yra aukšto dažnio PCB
Elektroniniai prietaisai su aukštu dažniu šiandien yra besivystančios tendencijos, ypač belaidžio tinklo. Palydovinė komunikacija sparčiai auga, informaciniai produktai pereina prie didelio greičio ir aukšto dažnio. Taigi, kurdami naujus produktus, visada reikia naudoti aukšto dažnio substratą, palydovinę sistemą, mobiliojo telefono ryšio bazinę stotį ir tt, šie ryšių produktai turi naudoti aukšto dažnio PCB.
Aukšto dažnio PCB požymiai:
1) DK turi būti nedidelis ir pakankamai stabilus, paprastai mažesni, tuo geriau, aukštai DK gali sukelti signalo perdavimo vėlavimą.
2) DF turi būti nedidelis, kuris daugiausiai įtakoja signalo perdavimo kokybę, todėl mažesnė DF gali sumažinti signalo nuostolius.
3) Šilumos ekspansija turėtų būti tokia pati kaip ir varinė folija kiek įmanoma, nes skirtumas lems vario foliją atskyrus šalčio ir šilumos pokyčiams.
4) Vandens sugėrimas turi būti žemas, o drėgnoje aplinkoje DK ir DF turi didelį vandens sugėrimą.
5) Karščiui atsparus turtas, atsparus chemijai, smūgio ištvermė, atsparus nulupimui turi būti geras.
Paprastai didelis dažnis gali būti apibrėžiamas kaip dažnis virš 1GHz. Šiuo metu polifluortetraetileno (PTFE) medžiaga plačiai naudojama aukšto dažnio PCB gamyboje, taip pat vadinama teflonu, kurio dažnis paprastai viršija 5 GHz. Be to, FR4 arba PPO substratas gali būti naudojamas produkto dažniui tarp 1 GHz ~ 10 GHz. Šie trys aukšto dažnio substratai turi mažiau skirtumų:
Atsižvelgiant į FR4, PPO ir Teflono laminato kainas, FR4 yra pigiausias, o Teflonas yra pats brangiausias. Dėl DK, DF, vandens sugėrimo ir dažnio savybių, teflonas yra geriausias. Kai gaminio naudojimui reikalingas dažnis virš 10GHz, mes galime pasirinkti tik tefloninį PCB pagrindą gaminti. Akivaizdu, kad Teflono našumas gerokai didesnis nei kito substrato, tačiau tefloninis pagrindas turi nepalankią kainą dėl didelių sąnaudų ir didelės karščiui atsparios savybės. Norint pagerinti PTFE standumą ir karščiui atsparų savybių funkciją, dauguma SiO2 arba pluošto stiklo kaip užpildymo medžiagos. Kita vertus, dėl PTFE medžiagos molekulės inercijos, kurią lengva sumontuoti su vario folija, ji turi atlikti specialų paviršių apdorojimą kombinuotoje pusėje. Dėl kombinuoto paviršiaus apdorojimo paprastai naudojamas cheminis ėsdinimas ant PTFE paviršiaus arba plazmos ėsdinimas, kad būtų pridėtas paviršiaus šiurkumas, arba pridedama viena lipni plėvelė tarp PTFE ir vario folijos, tačiau tai gali turėti įtakos dielektrinėms savybėms.
"Uniwell" grandinės siūlo daugybę aukšto dažnio PCB, įskaitant "Rogers", "Taconic", "Arlon" ir kt., Kai kurių tipų aukšto dažnio substratams, turime pakankamą saugyklą, kad būtų užtikrintas greitas pristatymas.
Populiarus Žymos: panardinimas sidabro aukšto dažnio PCB, Kinija, tiekėjai, gamintojai, gamyklos, pigūs, pritaikyti, žemos kainos, aukštos kokybės, citatos
