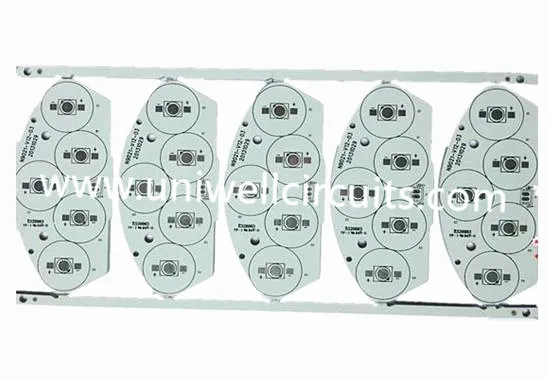

Daugiasluoksnė aliuminio pagrindo spausdintinė plokštė

Daugiasluoksnė aliuminio pagrindo spausdintinė plokštė

1.Produktas apibūdinamas

Nauda iš aliuminio pagrindo spausdintinės plokštės

● Šilumos išsklaidymas žymiai pranašesnis už standartines FR-4 konstrukcijas.

● Naudojamos dielektrikos paprastai yra nuo 5 iki 10 kartų didesnės kaip termiškai laidžios, kaip įprastas epoksidinis stiklas ir dešimtadalis storio

● Terminis perdavimas yra eksponentiškai efektyvesnis nei įprastu standžiu PCB.

● Galima naudoti mažesnius varinius svorius, nei siūloma IPC šilumos kilimo diagramose

Daugiau nei dešimtmetį "Uniwell" gamina aliuminio spausdintines plokštes (taip pat vadinamas "Metalo pagrindo PCB"), o visus juos patvirtina ISO9001, ISO14001, TS16949 ir UL.

2.Produkto detalumas

3. Aliuminio PCB naudojimas

Nors "Power Converters" ir "LED" yra didžiausi šių produktų vartotojai, "Automotive" ir "RF" bendrovės taip pat nori pasinaudoti šių konstrukcijų privalumais. Nors paprasčiausias yra vieno sluoksnio konstrukcija, "Amitron" yra kitų konfigūravimo parinkčių, įskaitant:

Lankstus aliuminio PCB

Vienas iš naujausių IMS medžiagų kūrimo būdų - lankstūs dielektrikai. Šios medžiagos turi poliimido dervos sistemą su keramikiniais užpildais, užtikrinančiais puikų elektros izoliaciją, lankstumą ir, žinoma, šilumos laidumą. Naudojant lanksčią aliumininę medžiagą, tokią kaip 5754 arba panašią medžiagą, gaminys gali būti suformuotas tam, kad būtų pasiekta įvairių formų ir kampų įvairovė, dėl kurios gali būti pašalinta brangi įranga, kabeliai ir jungtys. Nors šios medžiagos yra lanksčios, jos turi būti išlenktos į vietą ir likti vietoje. Jie nėra tinkami programoms, kurias ketinama reguliariai lanksti.

Hibridiniai aliuminio PCB

"Hybrid" IMS konstrukcijoje netemperatinių medžiagų "surenkamasis blokas" yra apdorojamas atskirai, o po to sujungiamas su aliuminio pagrindu su terminėmis medžiagomis. Dažniausiai pasitaikanti konstrukcija yra dviejų sluoksnių arba 4 sluoksnių pogrupis, pagamintas iš įprastinės FR-4. Šio sluoksnio sujungimas su aliuminio pagrindu su terminiu dielektriu gali padėti išsklaidyti šilumą, pagerinti standumą ir veikti kaip skydas. Kitos naudos yra:

● Mažiau brangu nei visų termoizoliacinių medžiagų konstrukcija

● užtikrina aukštesnį šiluminį našumą nei standartinis FR-4 produktas

● Galima pašalinti brangus radiatorius ir susijusius surinkimo veiksmus

● Gali būti naudojamas radijo dažnių juostose, kur reikalingas PTFE paviršinis sluoksnis, kurio "nuostolių charakteristikos".

● Komponentų langų naudojimas aliuminiuose, kad tilptų per angų komponentus. Tai leidžia jungtyse ir kabeliuose praleisti jungtis per pagrindą, tuo tarpu lydmetalio filtras sukuria sandariklį be specialių tarpiklių ar kitų brangus adapterių.

Daugiasluoksnės aliuminio PCB

Didelio našumo energijos tiekimo rinkoje dažniausiai naudojami daugiasluoksniai IMS PCB iš kelių sluoksnių termiškai laidžių dielektrikų. Šiose konstrukcijose yra vienas ar daugiau laidų sluoksnių, palaidotų dielektrikuose, su akliais viščiukais, veikiančiais kaip šilumos laidų, ar signalų perėjimai. Nors brangesnis ir mažiau efektyvus perduoti šilumą kaip vieno sluoksnio dizainą, jie sudaro paprastą ir veiksmingą šilumos išsklaidymo sprendimą sudėtingesniuose projektuose.

Aliuminio PCB per skylę

Labiausiai sudėtingose konstrukcijose aliuminio sluoksnis gali sudaryti daugiasluoksnės šilumos konstrukcijos "pagrindą". Prieš laminavimą aliuminis iš anksto gręžiamas ir užpildytas dielektriku. Šilumos medžiagos arba agregatai gali būti laminuoti abiejų aliuminio pusių, naudojant termiškai sujungiančias medžiagas. Kai laminuotas, baigtas surinkimas yra gręžtas, panašus į įprastą daugiasluoksnę PCB. Padengtos skylės perduodamos per aliuminio skylutes, kad būtų išlaikyta elektros izoliacija. Kitu atveju vario šerdis gali leisti tiek tiesioginius elektros jungtis, tiek ir izoliuotas per angą.
